Elen silicona de transferencia de moldeEl proceso es una tecnología clave que se utiliza para producir logotipos y patrones tridimensionales. Se aplica ampliamente en industrias como la de prendas de vestir, juguetes y productos electrónicos. Aunque los pasos pueden parecer sencillos, cada etapa exige un control preciso.-Cualquier descuido menor puede provocar fallos ocultos.
| 一．Errores ocultos en los pasos centrales del proceso y sus soluciones |

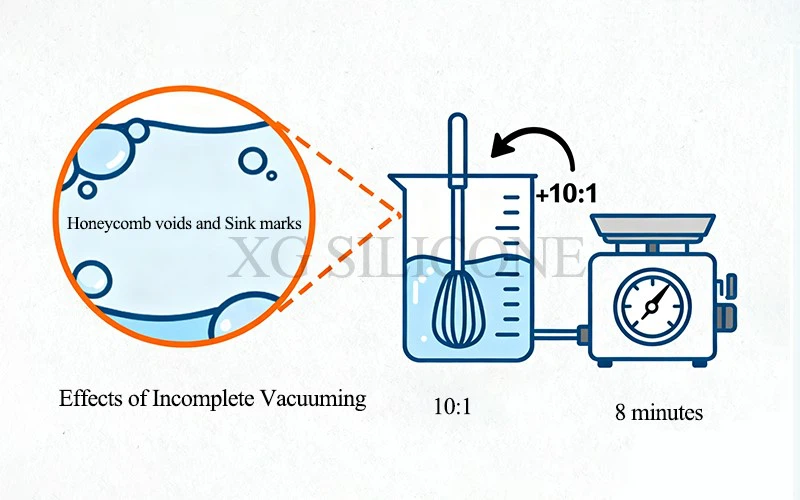

1. Mezclado y desgasificación: Burbujas de aire: el "asesino invisible"
al mezclaren silicona de transferencia de moldecon el agente de curado, una agitación insuficiente o una aspiración incompleta dejan burbujas de aire atrapadas en la mezcla. Estas burbujas forman hoyos o cavidades después de la vulcanización, comprometiendo la integridad del patrón.
Impacto del problema: Las burbujas de aire reducen la resistencia de soporte local de la silicona, provocando el colapso de la pieza formada. Las burbujas en los bordes del patrón también pueden causar desenfoque o rotura.
Solución: Siga estrictamente la proporción de mezcla (p. ej., 10:1 o 100:2) y revuelva hasta que quede uniforme y sin rayas.
Controle el tiempo de vacío entre 5 y 10 minutos-las burbujas de hojas demasiado cortas; demasiado tiempo puede provocar un curado prematuro. Finalice el proceso de vacío solo cuando el manómetro apunte al rango negativo.

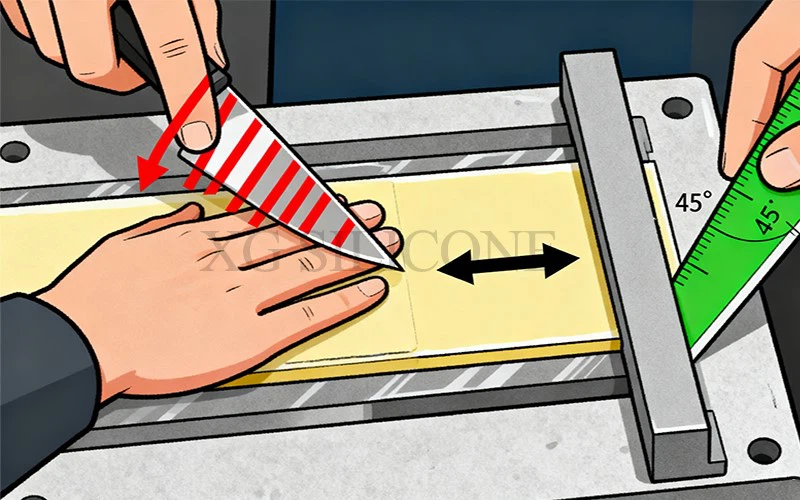

2. Recubrimiento y prensado: el espesor desigual desencadena reacciones en cadena
Después de verter silicona en el molde, el raspador debe extender uniformemente la capa hasta un espesor de 0,1 a 0,3 mm.
Impacto del problema: si es demasiado espesa, la silicona se desborda del molde; si es demasiado delgada, la fuerza de soporte es insuficiente. El espesor desigual provoca un calentamiento inconsistente durante la vulcanización, lo que provoca un curado parcial insuficiente o excesivo-, lo que afecta la claridad y la adhesión del patrón.
Solución: Utilice un raspador calibrado para controlar con precisión el espesor, asegurando un recubrimiento uniforme sin acumulaciones ni espacios.
Al cubrir con película de teflón, presione lentamente desde el centro hacia afuera para expulsar el aire y evitar que queden atrapadas burbujas.

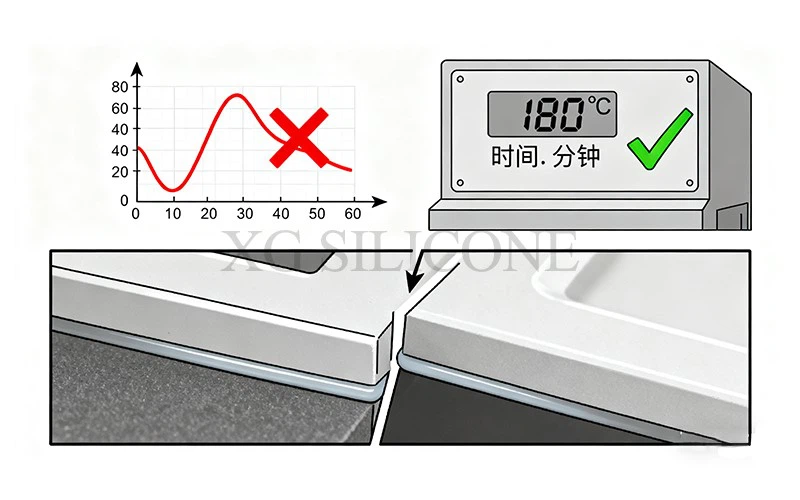

3. Vulcanización y desmolde: las desviaciones de los parámetros provocan que se peguen o se rompan
La temperatura y el tiempo de vulcanización deben coincidir con las especificaciones del material (por ejemplo, 125 grados –215 grados durante varios minutos). Cualquier desviación puede provocar adherencia al molde o curado incompleto.
Impacto del problema: La temperatura excesiva haceen silicona de transferencia de moldefrágil y propenso a romperse durante el desmolde; Una temperatura insuficiente provoca un curado incompleto y una mala transferencia del patrón.
Solución: Precalentar el equipo para estabilizar la temperatura de trabajo.
Desmolde mientras aún está caliente usando herramientas aisladas para levantar con cuidado la película de teflón. Si el desmolde es difícil, verifique la limpieza del molde o ajuste la configuración de vulcanización.
4. Etapa de transferencia: la técnica de pelado determina la integridad del patrón
Durante la transferencia utilizando películas de baja- y alta-adhesión, el ángulo o la fuerza de despegado inadecuados pueden causar desalineación o daños.
Impacto del problema: El pelado enérgico estira y distorsiona el patrón; una adhesión insuficiente impide la transferencia completa.
Solución: primero retire la película de baja-adhesión lentamente a lo largo de la dirección del patrón, luego aplique la película de alta-adhesión firmemente. Al transferir a la tela, mantenga las condiciones adecuadas (p. ej., 150 grados durante aproximadamente 10 segundos).
